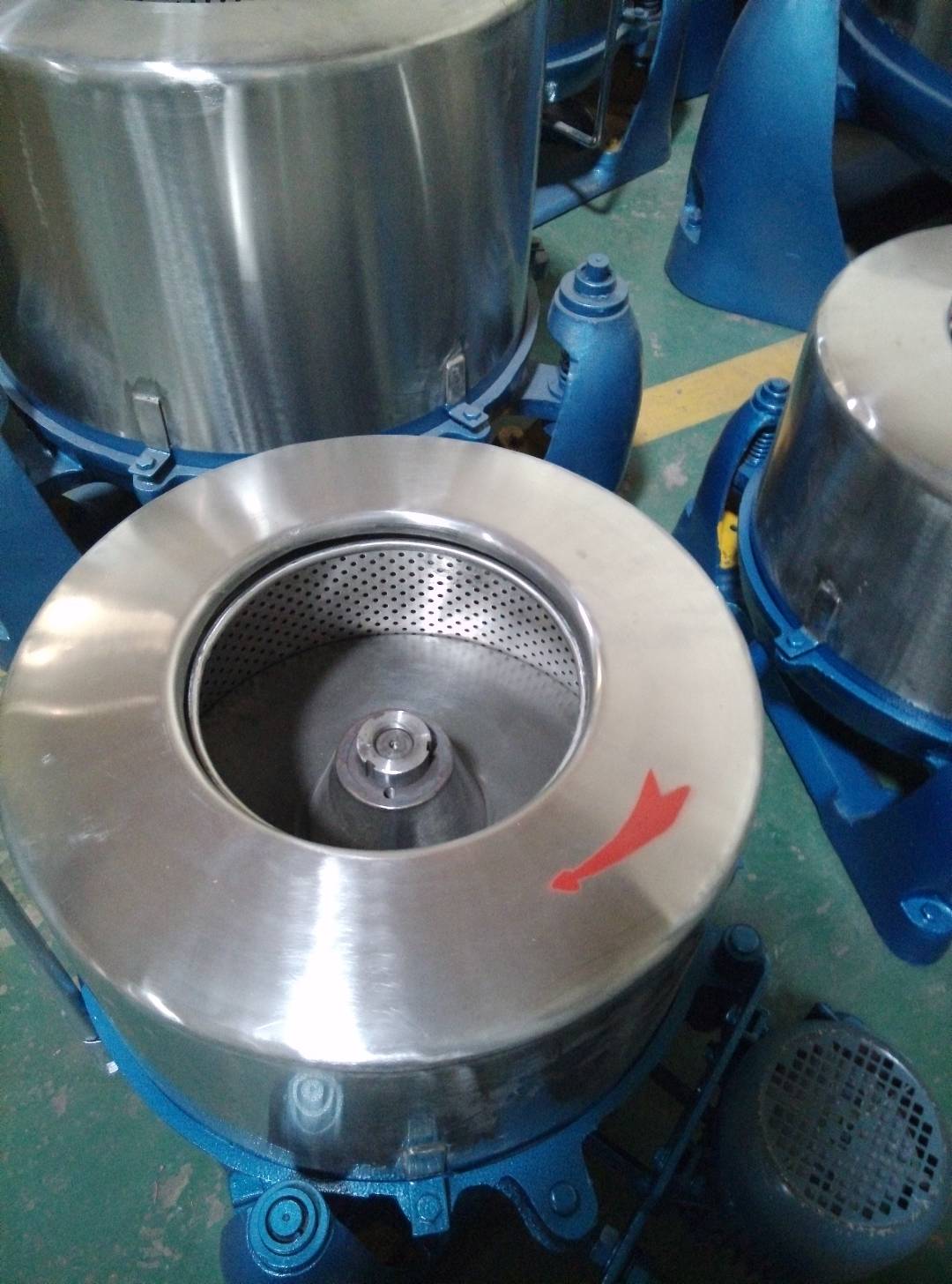

当我们需要更换配件的时候,需要把脱水机拆开,可以按照下面的方法:
1.外筒壳子:拆下6个扣环上的螺丝,然后抬起壳子。
2.滚筒:向下转动主轴螺母盖上的防脱螺钉,然后拆下主轴螺母盖,拧下主轴防螺母,用吊钩提起。
3.启动装置:拆下与轴承和底盘相匹配的6个螺钉后,卸下主轴承螺母,然后提起螺母。 轴承箱与起动装置连接并同时升起。 然后打开起动轮的离合器盖并取出下部主轴螺母。 然后使用专用工具(拉铃)将起膛目装置拉开。
4,上,下轴承外圈:上轴承2316外圈拆下,主轴拆下,两爪深入轴承衬套,将两个单位形状的外圈间隙拉出。
5.柱脚吊杆:取出悬臂盖并将悬臂提升到可以移动的位置。
工业脱水机轴承明细表
机器规格 | φ500 | φ600 | φ800 | φ1000 | φ1200 |
轴承代号 | GB/T292 | GB/T292 | GB/T283 | GB/T283 | GB/T283 |
轴承规格 | 7209AC | 7310B | NU314 | NU316 | NU417 |
轴承数量 | 1 | 1 | 1 | 1 | 1 |
安装部位 | 轴承座 | ||||
轴承代号 | GB/T276 | GB/T276 | GB/T283 | GB/T283 | GB/T283 |
轴承规格 | 6209 | 6310 | NU312 | NU315 | NU416 |
轴承数量 | 1 | 1 | 1 | 1 | 1 |
安装部位 | 轴承座 | ||||
轴承代号 | GB/T301 | GB/T301 | GB/T301 | GB/T301 | GB/T301 |
轴承规格 | 51208 | 51210 | 51212 | 51312 | 51315 |
轴承数量 | 1 | 1 | 1 | 1 | 1 |
安装部位 | 轴承座 | ||||
轴承代号 | GB/T276 | GB/T276 | GB/T276 | GB/T276 | |
轴承规格 | 6212 | 6215 | 6217 | 6218 | |
轴承数量 | 2 | 2 | 1 | 2 | |
安装部位 | 起步轮 | ||||
轴承代号 | GB/T276 | ||||
轴承规格 | 6215 | ||||
轴承数量 | 1 | ||||
安装部位 | 起步轮 |
